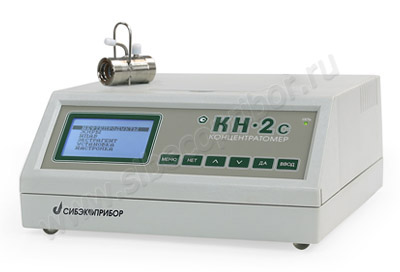

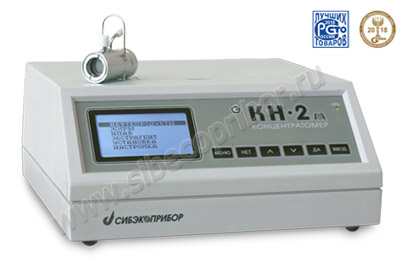

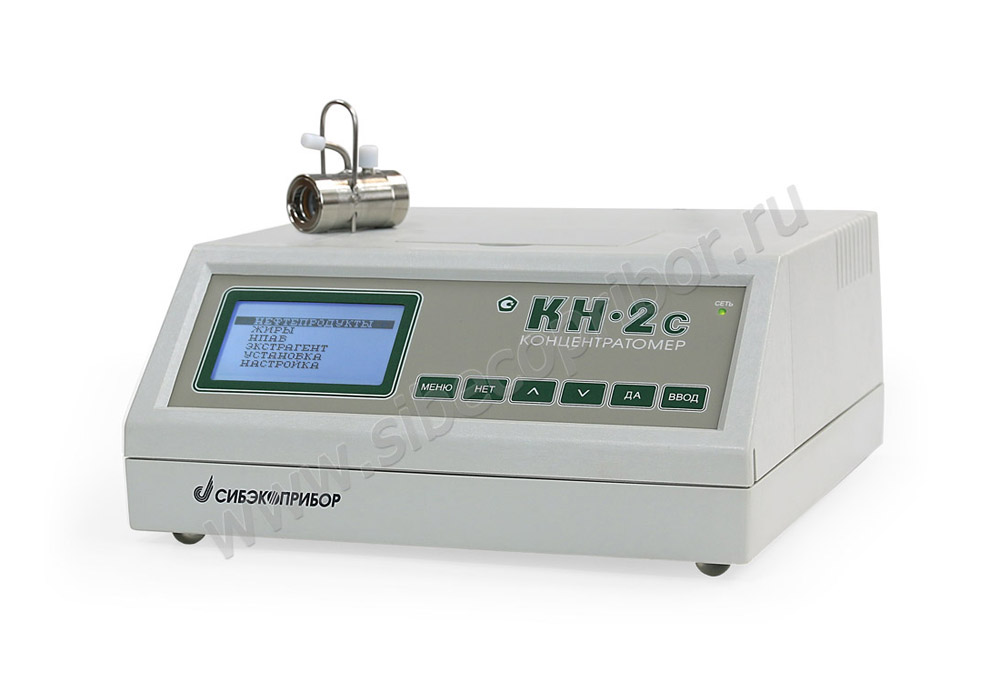

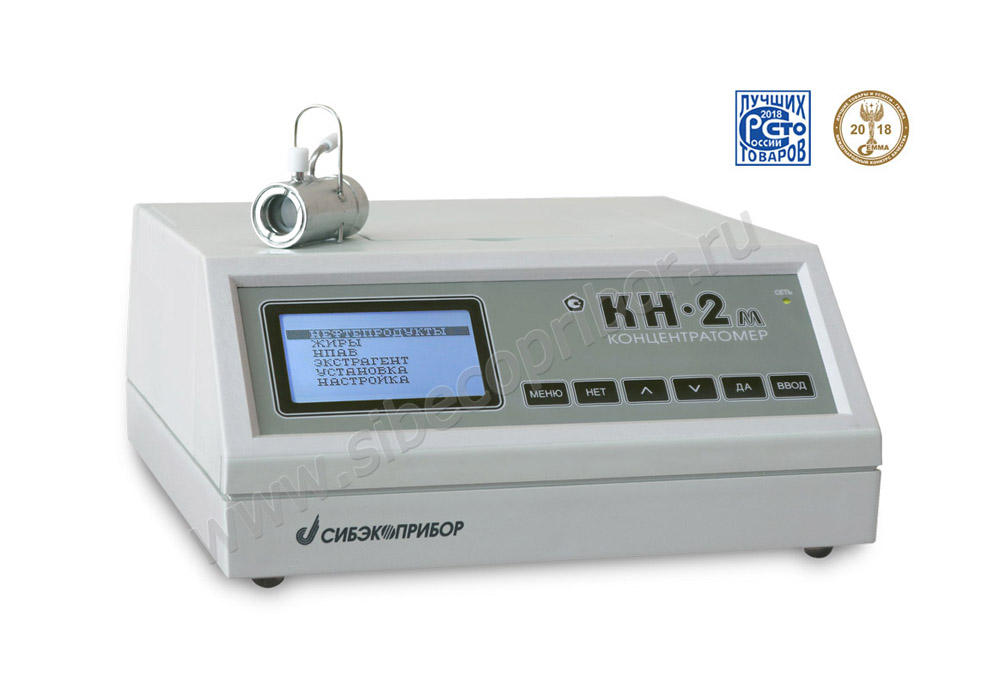

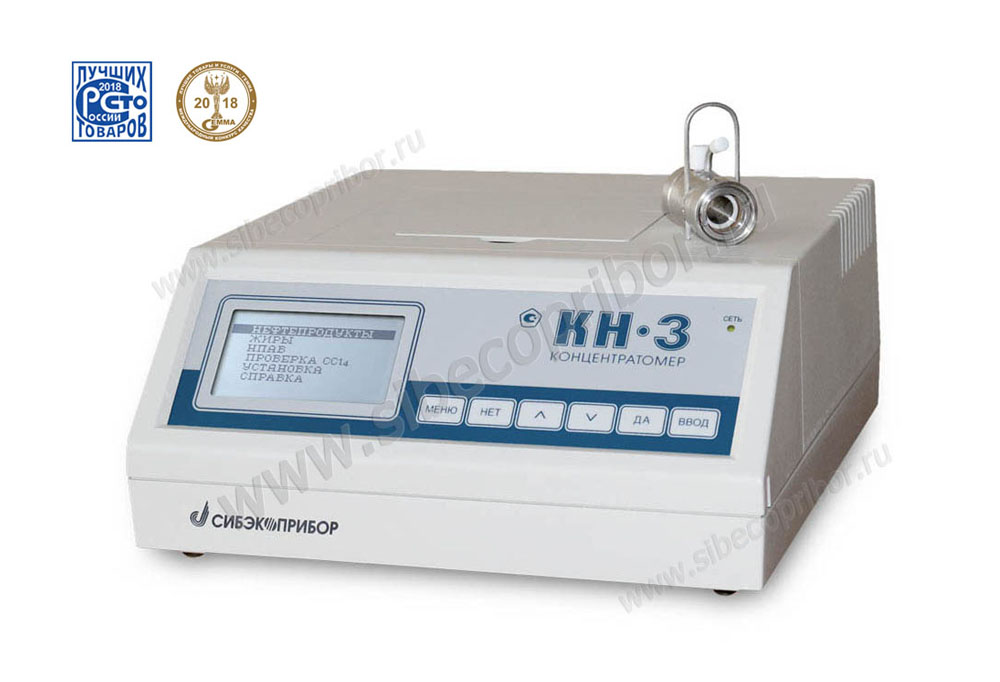

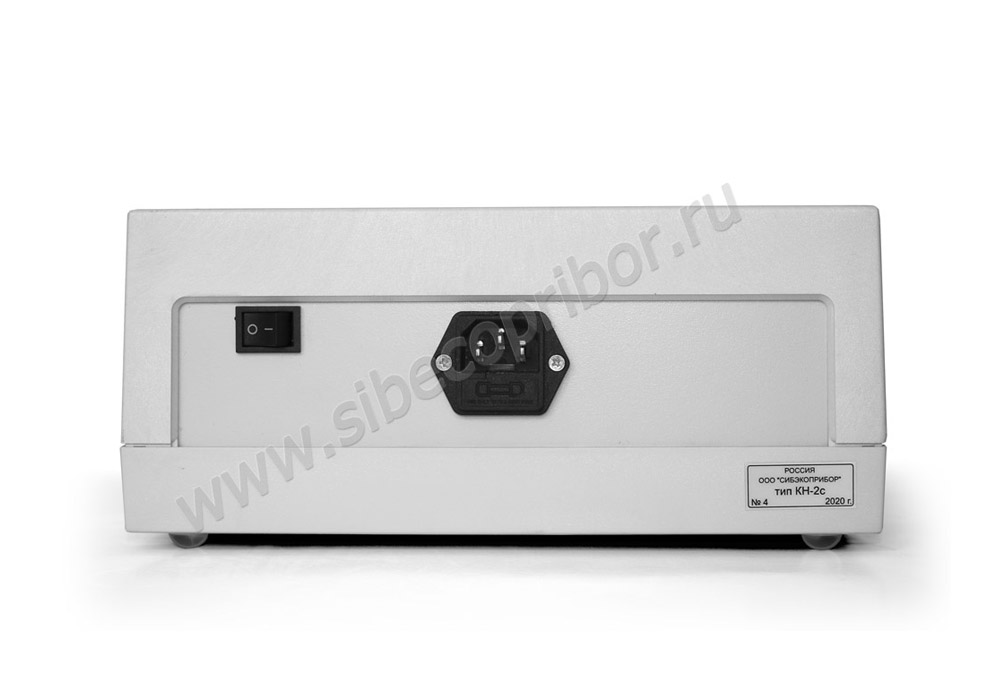

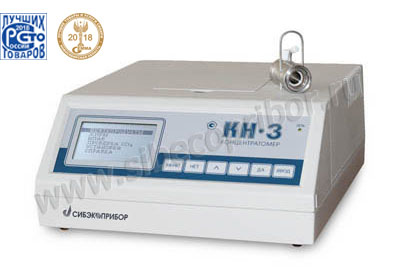

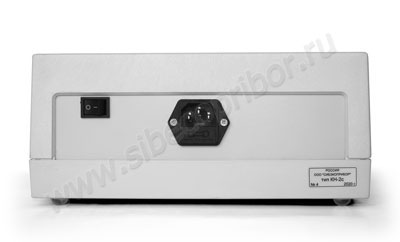

Концентратомеры КН (КН-2с, КН-2м, КН-3) - анализаторы нефтепродуктов, жиров и НПАВ в воде

Таблица отличий концентратомеров КН

Концентратомер	КН-2с	КН-2м	КН-3
Диапазон измерений массовых концентраций	0 - 100 мг/дм3	0 – 250 мг/дм3	0 – 100 мг/дм3
Режим измерений	Двухволновой	Двухволновой	Двухволновой и одноволновой

Концентратомеры КН предназначены для измерения массовых концентраций:

• нефтепродуктов в пробах питьевых, природных, сточных и очищенных сточных вод, морских вод;
• нефтепродуктов в пробах почв и донных отложений;
• жиров в пробах природных, сточных и очищенных сточных вод;
• нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод;
• неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод;
• углеводородов (суммарно) в пробах атмосферного воздуха, воздуха рабочей зоны, промышленных выбросах.

Концентратомеры КН используются в сферах государственного метрологического контроля и надзора в соответствии с Федеральным Законом «Об обеспечении единства измерений»: охрана окружающей среды, здравоохранение, организации экологического направления и природопользования, предприятия химической, нефтехимической, нефтеперерабатывающей, металлургической, пищевой промышленности, морского, речного и железнодорожного транспорта, теплоэнергетики и других отраслей промышленности.

Особенность концентратомера КН-2с в отличие от КН-2м заключается в том, что, при сохранении диапазона измерений массовых концентраций веществ в природных объектах и показателей точности методик измерения, прибор позволяет сократить расход экстрагента и ГСО при проведении измерений и поверки прибора за счет изменения верхней границы диапазона измерений веществ в экстрагенте до 100 мг/дм³.

ПРИНЦИП ДЕЙСТВИЯ

В основу работы приборов положен фотометрический метод определения нефтепродуктов, жиров и НПАВ в четырёххлористом углероде в инфракрасной области спектра на длине волны 3,42 микрометра. Инфракрасная спектрофотометрия - это наиболее универсальный и достоверный метод определения содержания нефтепродуктов, учитывающий алифатические и алициклические углеводороды, содержание которых в нефти достигает 90 %. Основное достоинство ИК-метода - слабая зависимость аналитического сигнала от типа нефтепродукта, составляющего основу загрязнения пробы.

Измерения на концентратомерах КН-2с и КН-2м производятся в двухволновом режиме, в концентратомере КН-3 реализовано два режима измерения - одноволновой и двухволновой:

• одноволновой режим - измеряется разность оптических плотностей исходного (чистого) экстрагента и анализируемого раствора в области (2930 ± 70) см^-1 (3,42 мкм), который соответствует области поглощения С-Н связей в СН2- и СН3- группах алифатических и алициклических углеводородов. Особенностью режима является измерение оптической плотности исходного (чистого) экстрагента перед измерением оптической плотности каждого нового анализируемого раствора;
• двухволновой режим - измеряется разность оптических плотностей анализируемого раствора на двух длинах волн. В первом (измерительном) канале используется спектральный участок излучения (2930 ± 70) см^-1 (3,42 мкм). Во втором (опорном) канале используется спектральный участок (3333 ± 70) см^-1 (3,0 мкм), на котором нефтепродукты, жиры и НПАВ не поглощают ИК-излучение.

Двухволновой режим хорошо зарекомендовал себя при определении нефтепродуктов, жиров и НПАВ в питьевых, природных и очищенных сточных водах, когда в исследуемых пробах отсутствуют вещества, поглощающие излучение опорного канала (3,0 мкм).

Однако, в реальных сточных водах и грунтах могут присутствовать вещества, поглощающие излучение опорного канала, что может привести к недостоверным результатам измерения. Поэтому при анализе нефтепродуктов, жиров и НПАВ в сильно загрязненных сточных водах и грунтах, где в исследуемых пробах могут присутствовать вещества, поглощающие излучение опорного канала (3,0 мкм), рекомендуется применять одноволновой режим, что позволяет провести измерение с достаточной точностью и достоверностью.

Более подробно об устройстве и работе концентратомеров серии КН, их особенностях, достоинствах и областях применения рассказано в разделе СТАТЬИ и ПУБЛИКАЦИИ.

ДОСТОИНСТВА ПРИБОРОВ

• Измерение массовых концентраций нефтепродуктов, жиров и НПАВ без переградуировки прибора. При переходе от измерения массовой концентрации одного вещества к измерению другого переградуировка прибора не требуется, так как градуировочные характеристики для всех типов измеряемых веществ хранятся в памяти прибора.
• Низкая погрешность измерений.
• Метрологическая стабильность.
• Экономичность - малый расход реактивов.
• Простота и надежность в эксплуатации.
• Диалоговый режим работы. Диалоговый режим работы позволяет максимально упростить работу с прибором. Основное меню, появляющееся на дисплее при готовности прибора к работе, содержит шесть режимов:

  НЕФТЕПРОДУКТЫ	- режим измерения массовой концентрации нефтепродуктов в экстрагенте;
  ЖИРЫ	- режим измерения массовой концентрации жиров в экстрагенте;
  НПАВ	- режим измерения массовой концентрации неионогенных поверхностно-активных веществ в экстрагенте;
  ЭКТРАГЕНТ	- режим проверки чистоты экстрагента;
  УСТАНОВКА	- режим установки исходных значений;
  НАСТРОЙКА	- включение подсветки дисплея, установка уровня громкости сигнала.

  Выбор и запуск режима осуществляются при помощи клавиш на лицевой панели.
• Самодиагностика работоспособности прибора. Проверка работоспособности прибора осуществляется автоматически после включения и периодически в процессе работы. В случае нарушения режима измерения на дисплее прибора появляется предупреждающее сообщение.

Техническая поддержка

"СИБЭКОПРИБОР" осуществляет техническое сопровождение концентратомеров в течение всего срока их эксплуатации:

• гарантийный и постгарантийный ремонт,
• консультации по правилам эксплуатации концентратомеров,
• консультации по использованию рекомендованных методик.

Производитель:    ООО "СИБЭКОПРИБОР"

Определяемые значения массовых концентраций веществ в природных объектах: нефтепродуктов в водах нефтепродуктов в почвах жиров в водах НПАВ в водах углеводородов в воздушных массах*	0,02 - 1 000 мг/дм3 50 - 100 000 мг/кг 0,1 - 1 000 мг/дм3 0,05 - 100 мг/дм3 1,0 - 500 мг/м3
Диапазон измерений массовых концентраций нефтепродуктов, жиров и НПАВ в экстрагенте: Концентратомер КН-2с Концентратомер КН-2м Концентратомер КН-3	от 0 до 100 мг/дм3 от 0 до 250 мг/дм3 от 0 до 100 мг/дм3
Пределы допускаемой основной абсолютной погрешности прибора, при соблюдении нормальных условий: для нефтепродуктов для жиров для НПАВ для углеводородов в воздушных массах*	± (0,5 + 0,05·Сх) мг/дм3 ± (0,5 + 0,05·Сх) мг/дм3 ± (1,0 + 0,05·Сх) мг/дм3 ± (0,5 + 0,05·Сх) мг/дм3 где Cх3 – измеряемое значение массовой концентрации вещества в экстрагенте

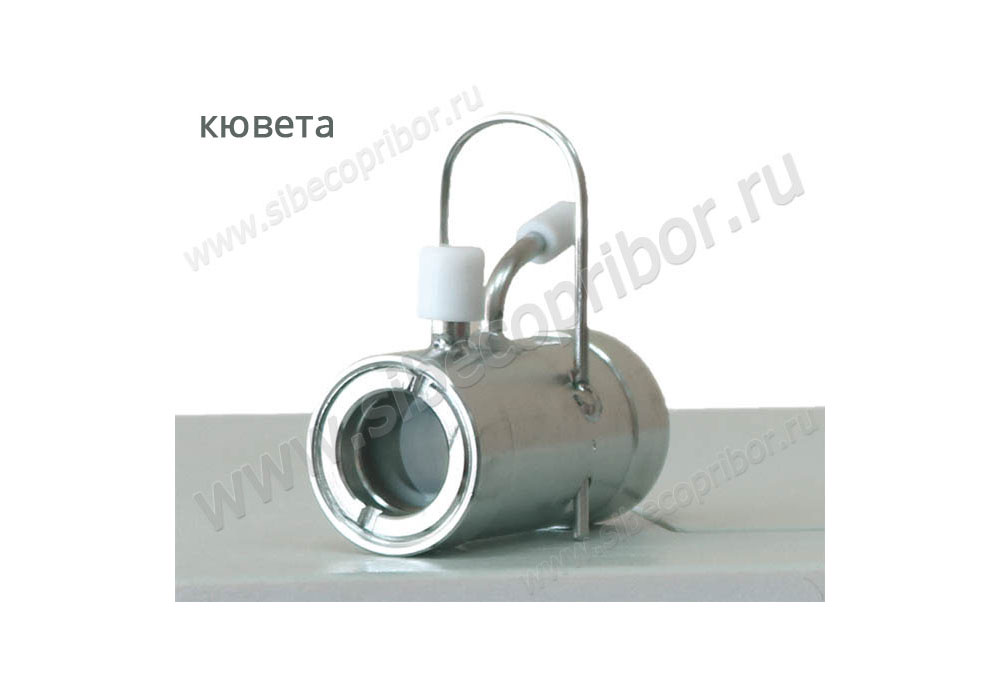

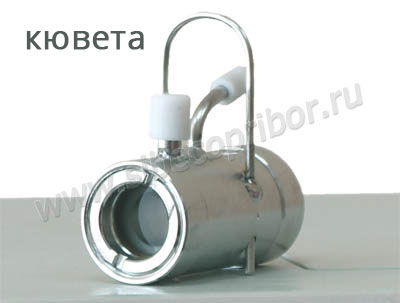

Объём измерительной кюветы	2,8 мл
Потребляемая мощность, не более	12 В·А
Питание от сети переменного тока	220 В
Габаритные размеры прибора (В х Ш х Г), не более	115 х 250 х 280 мм
Масса прибора, не более	3 кг

* Согласно методике измерений ПНД Ф 13.1:2:3.74-2012 (ФР.1.31.2017.26182) измерение содержания углеводородов в воздухе в подготовленной пробе производится в режиме "НЕФТЕПРОДУКТЫ". Погрешность измерения углеводородов в воздушных массах соответствует погрешности прибора при измерении нефтепродуктов.

Методики измерения

• ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2017.26183)
  "Методика (метод) измерений массовой концентрации нефтепродуктов в пробах питьевых, природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"
• ПНД Ф 14.1:2.189-02 (ФР.1.31.2017.26184)
  "Методика (метод) измерений массовой концентрации жиров в пробах природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"
• ПНД Ф 14.1:2:4.256-09 (ФР.1.31.2017.26185)
  "Методика (метод) измерений массовой концентрации неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"
• ПНД Ф 14.1.272-2012 (ФР.1.31.2017.26179)
  "Методика (метод) измерений массовой концентрации нефтепродуктов в пробах сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"
• ПНД Ф 14.1.281-15 (ФР.1.31.2021.40280)
  "Методика (метод) измерений массовой концентрации жиров в пробах сточных вод методом ИК-спектрофотометрии с применением концентатомеров серии КН"
• ПНД Ф 14.1:2:4.273-2012 (ФР.1.31.2017.26180)
  "Методика (метод) измерений массовых концентраций нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"
• ФР.1.31.2025.51325
  "Методика (метод) измерений массовой доли нефтепродуктов в пробах почв и донных отложениях методом ИК-спектрофотометрии с применением
  концентратомеров серии КН"
• ФР.1.31.2023.46877
  "Методика (метод) измерений массовой концентрации нефтепродуктов в пробах морских вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"
• ПНД Ф 13.1:2:3.74-2012 (ФР.1.31.2017.26182)
  "Методика (метод) измерений массовой концентрации углеводородов (нефтепродуктов) (суммарно) в атмосферном воздухе, воздухе рабочей зоны, промышленных выбросах методом ИК-спектрофотометрии с применением концентратомеров серии КН"
• ПНД Ф 16.1:2.2.22-98
  "Количественный химический анализ почв. Методика выполнения измерений массовой доли нефтепродуктов в минеральных, органогенных, органоминеральных почвах и донных отложениях методом ИК-спектрометрии"
  Концентратомеры серии КН применяются для измерения массовой концентрации нефтепродуктов в почвах и донных отложениях с использованием методики ПНД Ф 16.1:2.2.22-98 (издание 2005 г.), разработанной Тюменским государственным университетом (г. Тюмень).
• ПНД Ф 14.1:2:4.5-95
  "Количественный химический анализ вод. Методика измерений массовой концентрации нефтепродуктов в питьевых, поверхностных и сточных водах методом ИК-спектрометрии" (издание 2011 г.)

Государственные стандартные образцы

• ГСО 7822-2000 (НП-Сиб)
  состава раствора нефтепродуктов в четырёххлористом углероде.
• ГСО 9437-2009
  состава смеси триглицеридов жирных кислот.
• ГСО 11630-2020
  состава раствора смеси триглицеридов жирных кислот в водорастворимой матрице (СО ТЖВМ-10).
• ГСО 10067-2012
  состава раствора неонола АФ 9-12 в тетрахлорметане.

Более подробно о метрологическом обеспечении концентратомеров и об оценке качества методик рассказано в разделе СТАТЬИ и ПУБЛИКАЦИИ.

Возможны различные варианты комплектации при поставке прибора.
Учитывая опыт организаций, эксплуатирующих концентратомеры, рекомендуем приобретать концентратомеры КН в комплектации № 2.

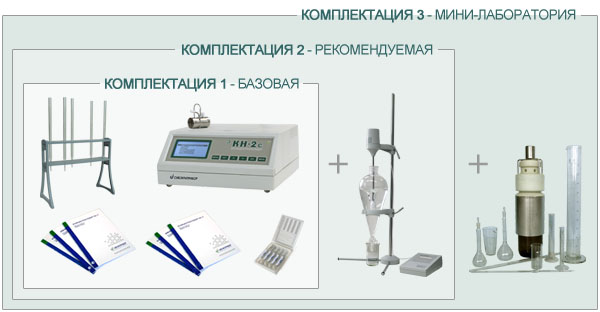

	КОМПЛЕКТАЦИЯ 1			КОМПЛЕКТАЦИЯ 2			КОМПЛЕКТАЦИЯ 3
	КН-2м	КН-2с	КН-3	КН-2м	КН-2с	КН-3	КН-2м	КН-2с	КН-3
СТОИМОСТЬ	256 000 р.+ НДС (20 %)	269 000 р.+ НДС (20 %)	308 000 р.+ НДС (20 %)	339 500 р.+ НДС (20 %)	352 500 р.+ НДС (20 %)	391 500 р.+ НДС (20 %)	406 500 р.+ НДС (20 %)	419 500 р.+ НДС (20 %)	458 500 р.+ НДС (20 %)
Анализатор нефтепродуктов (с первичной поверкой): кювета измерительная объемом 2,8 мл; воронка для кюветы; комплект эксплуатационной документации (паспорт, руководство по эксплуатации); методика поверки; комплект запасных частей (пластина кварцевая - 2 шт., прокладка резиновая - 2 шт., кольцо фоторопластовое - 2 шт., вставка плавкая ВП2Б-1В 0,25 А - 2 шт., ключ - 1шт.); сетевой шнур питания.	•			•			•
Хроматографические колонки (6 шт.)	•			•			•
Штатив для колонок	•			•			•
ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул)	•			•			•
Методики (методы) измерений: ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2017.26183) "Методика (метод) измерений массовой концентрации нефтепродуктов в пробах питьевых, природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"; ПНД Ф 14.1:2.189-02 (ФР.1.31.2017.26184) "Методика (метод) измерений массовой концентрации жиров в пробах природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН"; ПНД Ф 14.1.272-2012 (ФР.1.31.2017.26179) "Методика (метод) измерений массовой концентрации нефтепродуктов в пробах сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН".	•			•			•
Экстрактор ЭЛ-1 (экстрактор, блок управления, делительная воронка ВД-З-1000, паспорт)	−			•			•
Система пробоотборная СП-2	−			−			•
Набор химпосуды: пипетка 1 см3, пипетка 10 см3, колба мерная 50 см3, колба мерная 100 см3, мерный цилиндр 10 см3 - 12 шт., мерный цилиндр 25 см3 - 6 шт., мерный цилиндр 500 см3, мензурка 100 см3, стаканчик 50 см3 - 12 шт.	−			−			•
СТОИМОСТЬ	256 000 р.+ НДС (20 %)	269 000 р.+ НДС (20 %)	308 000 р.+ НДС (20 %)	339 500 р.+ НДС (20 %)	352 500 р.+ НДС (20 %)	391 500 р.+ НДС (20 %)	406 500 р.+ НДС (20 %)	419 500 р.+ НДС (20 %)	458 500 р.+ НДС (20 %)
	КН-2м	КН-2с	КН-3	КН-2м	КН-2с	КН-3	КН-2м	КН-2с	КН-3

Можно приобрести дополнительно:

• Экстрактор лабораторный ЭЛ-1
• Система пробоотборная СП-2
• Колонка хроматографическая
• Штатив для колонок
• Термостат АТ-1
• Термостат АТ-2
• Запасные принадлежности
